气压式自动控制阀

+UPVC CPVC阀门

Loading zoom

产品名称：气压式自动控制阀

所属类别：UPVC CPVC阀门

产品人气：120

更新日期：2017-10-25

产品介绍

型号	本体材质	垫座材质	"O"环材质
VP-832	UPVC	EPDM or FPM	EPDM or FPM
VP-833	PVDF	EPDM or FPM	EPDM or FPM
VP-834	PP	EPDM or FPM	EPDM or FPM

* 尺寸：由 2" ~ 12"，PVDF材质由 2" ~ 8"。

* 接口：法兰式

* 测试压力：2" ~ 10" 为 180 PSI

* 12" 为 150 PSI

* 工作压力：2" ~ 10" 为 150 PSI

* 12" 为 100 PSI

* 气压：4 kgf/cm²

气压式自动控制器标准
尺寸	最大进气压 (kg/cm²)	气压式自动控制器
		最小启动空压
		4 kg/cm²
		双动式	单动式
2"	10	AT1 DA	AT2 SR
2-1/2"	10	AT2 DA	AT2.5 SR
3"	10	AT2 DA	AT3 SR
4"	10	AT2.5 DA	AT4 SR
6"	10	AT3 DA	AT5 SR
8"	10	AT4 DA	AT5 SR
10"	10	AT5 DA
12"	7	AT5 DA
※气压式自动控制器采用意大利制产品

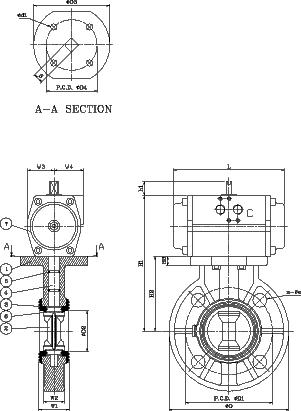

SIZE Nom.		50mm 2"	65mm 2-1/2"	80mm 3"	100mm 4"	125mm 5"	150mm 6"	200mm 8"	250mm 10"	300mm 12"
D1		165	185	200	229	256	285	343	411	490
D2	JIS	120	140	150	175	210	240	290	355	400
	ANSI	120.39	139.44	152.40	190.50	216.00	241.55	298.50	362.00	432.00
	DIN	125	145	160	180	210	240	295	350	400
D3		56.5	70	79	103	130	151	200	255	311
D4		105	120	123	135	164	169	200	200	236
D5		50	70	70	70	102	102	102	102	125
d1		6.5	8.5	8.5	8.5	105	10.5	10.5	10.5	12.5
d2		12	18	18	18	18	18	36	36	36
L		152	200	200	225	271	271	260	260	462
H1		186	213	215	245	275	302	365	395	493
H2		103	113	115	135	150	177	210	240	297
H3		13	13	13	13	15	19	21	21	24
h1		20	20	20	20	20	20	30	30	30
W1		42	46	46	56	66	71	87	110	132
W2		35	37	37	47	50	62	68	88	106
W3		93	94	94	100	110	100	120	121	200
W4		36.5	42.5	42.5	49	55	55	70	70	88
W5		41	46	46	53	60	60	73	73	91
S		14	14	17	17	22	22	22	27	27
T-DIN259 BSP		1/4"	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"
n-∮e	JIS	4-19	4-19	8-19	8-19	8-23	8-23	12-23	12-25	16-25
	ANSI	4-19	4-19	4-19	8-19	8-22	8-22	8-23	12-25	12-25
	DIN	4-18	4-18	8-18	8-18	8-18	8-23	8-23	12-23	12-23
